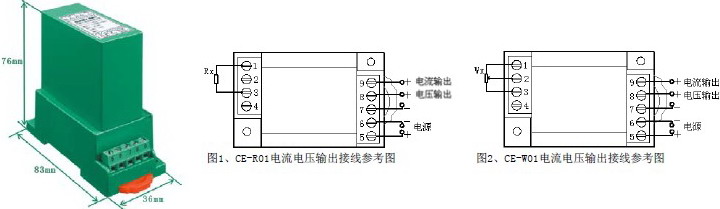

CE-W01電位器式傳感器

時間： 2013-11-14　

CE-W01電位器式傳感器

聯系電話：020-82348735，傳真：020-82348703

主型號為：
CE-R01:應用于電阻阻值檢測；
CE-W01:應用于電位器阻值檢測

產品特點：
一路與二路電流輸出可選擇，便于分別與儀表系統及計算機系統相連接；
多種電源可選，方便現場使用。

主要特性：
檢測范圍：100Ω~1KΩ
輸出紋波：15mV（0.5級）
溫漂特性：≤500ppm/℃（0.5級）
響應時間：≤250mS
靜態功耗：≤600mW
負載能力：負載≥2KΩ（電壓Vz輸出）
　　　　　　負載≤250Ω（電流 Iy、Iz輸出）
工作環境：溫度:-10~60℃；濕度:≤95%（不結露）
產品特性選擇表（請按"從左到右的原則"選出可選項）

產品類型
輸入性能
輸出類型
輔助電源
穿孔
外形
精度
輸入量程范圍
CE-R
01
3：0~5V
4：0~20mA 注①
8：0~10V 注②
2：12V
3：15V
4：24V
8：110V
9：220V
M：無孔
S3
0.5
0~100-1000Ω
CE-W
選型注意事項：
注①…選用該輸出類型時，負載電阻RL應≤250Ω，如250Ω＜RL≤500Ω時，請用戶在訂貨時注明。
注②…輔助電源≥15V。
選型示例：CE－R01－32MS3－0.5/0~100Ω
描 述：輸入電阻值為: 0~100Ω,輸出:0~5V,輔助電源:+12V,MS3外型（端子輸入），等級指數:0.5級

CE-A系列智能產品常見故障與排查
為減少產品的使用故障，產品上電前用戶應仔細閱讀CE-A產品使用手冊，并遵照本文第1條的有關注意事項。
3.1上電紅燈不亮
·檢查接線、輸入電源值是否與產品接線圖和標簽上的標識一致；
· 測量電源工作電流是否正常（正常工作電流30mA左右）；
· 如檢查測量無誤，表明紅燈壞；
3.2上電紅燈2S左右閃爍一次（正常工作100mS閃爍一次）。
現場干擾較大，導致產品無法正常工作，看門狗復位。
3.3 通訊不正常
· 檢查通訊地址與波特率是否與產品的設置相符，出廠設置地址為1號，波特率為9600bps，通訊格式為n,8,1；
· 檢查使用的命令是否與產品說明書上的說明相符，CE產品有ASCII碼與MOUBUS兩種通訊協議；
· 發送數據時綠燈無閃爍，表明通訊線路故障，CE產品收不到數據；
· 發送數據時綠燈微閃爍一次（大約點亮1ms左右），表明地址或命令錯誤，產品能接收到數據，但數據不正確，迅速退出接收；
· 通訊時綠燈點亮幾十毫秒，說明CE產品能正常接收到數據并正確響應發送出數據，此時如果主機無法接收到數據，請檢查RS485或RS232的接收端是否有故障或應用軟件是否能正常接收到數據？推薦在PC機上使用“串口調試助手”軟件來接收數據檢測通訊幀是否有誤。
3.4功率為負值
· 當有功功率出現負值時，電流輸入的方向相反，重新調整電流輸入接線方向；
· 三相四線產品出現功率只有總功率的三分之一左右時，此時電流輸入的某一相輸入方向反；
3.5無頻率值
確認A路電壓是否正確接入，頻率信號是從A路電壓上取得。
3.6地址與波特率如何修改？
可通過CE產品的測試軟件修改地址與波特率，網站上有下載，如果產品上有拔碼開關的可通過拔碼開關來設置。
3.7二隔離與三隔離輸出端接線區別：
隔離類別
輸出端接線圖示
適用型號
備 注
二隔離
CE-AJ11
CE-AJ31
CE-AJ41

7腳為+5VDC輸出，最大負載20mA電流輸出，485與電源共地。
5:電源+; 6:電源-; 7:+5VDC; 8:485-; 9:485+;
三隔離
CE-AJ12
CE-AJ32
CE-AJ42
7腳為485的輸出地，電源與485隔離，不共地。
5:電源+; 6:電源-; 7:VSS;8:485-; 9:485+;
