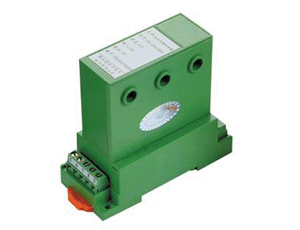

CE-IJ03-J4BS3報警隔離傳感器

時間： 2013-11-13　

CE-IJ03-J4BS3報警隔離傳感器

聯系電話：020-82348735，傳真：020-82348703

交直流電量越限報警隔離傳感器/變送器

型號： CE-VJ03 CE-VZ01 負載能力： 電壓輸出≤5mA
CE-IJ03 CE-IZ04 電流輸出≤300Ω
輸入范圍： 詳見產品選型表 響應時間： 300 mS
輸出類型： 開關量 輔助電源： +24V
精度等級： 2.0級 靜態功耗： 300 mW
主要特性：
檢測范圍：電壓：0~500V AC；0~500V DC
電流：0~300A AC
電流：0~5A DC（端子輸入）
輸出紋波：10mV（0.2級），15mV（0.5級）
響應時間：≤300mS（CE-V/IJ03-J4），≤500mS（CE-IJ03-J0），≤150mS（CE-V/IZ03-J4）
靜態功耗：700 mV
閾值調節：15~95%（輸入額定值）
回差：5~30%（輸入閥值）（缺省為20%）
繼電器動作時功耗：≤1.1W
負載能力：2A/250VAC 或30VDC（繼電器輸出）1A/220V（CMOS輸出）
過載能力：電流20倍且小于500A，一秒5次電壓2倍額定輸入1秒10次
工作環境：溫度:-10~60℃；濕度:≤95%（不結露）
產品特性選擇表（請按"從左到右的原則"選出可選項）

產品類型
輸入性能
輸出類型
輔助電源
穿孔
外形
精度
輸入量程范圍
回差輸入（%）
CE-VJ
03：單路交流電壓
J：繼電器
F：OC門
2：12V
4：24V
8：110V
9：220V
M ：無孔
S3
2.0
0~1-500V
-5
-10
-15
-30
CE-IZ
03：單路直流電流
0~0.1-5A
CE-VZ
03：單路直流電壓
0~0.025-500V
CE-IJ
03：單路交流電流
J：繼電器
F：OC門
2：12V
4：24V
B：ф6.5
S2
2.0
0~0.5-300A
E：ф20
S3
2.0
0~0.5-300A
J：CMOS
0：無源
E：ф20
S3
1.0
0~0.5-300A
31:三路交流電流
J：繼電器
2：12V
4：24V
8：110V
9：220V
D：ф11
S5
0.5
0~0.5-100A
選型示例：CE-IJ03-J4ES3-2.0/75A-20

描 述：交流電流越限報警傳感器，繼電器觸點輸出，輔助電源+24V，穿孔孔徑Ф20，S3外型，等級指數2.0，閾值75A，回差-20%。

CE-T模擬系列變送器使用須知
為減少CE產品使用故障，請用戶在產品加電測試和使用前必須仔細閱讀使用說明書，并遵守以下注意事項：
1.1 輔助電源電壓必須符合產品標簽上規定的額定值，精度不低于5％，紋波≤0.4％，公共輸出端最好接大地。
1.2 使用時，必須按產品對應的接線圖正確連接信號輸入、輸出和電源接線，輔助電源和輸入信號、輸出信號（三隔離產品）之間不能共地，檢查無誤并確認端子與信號線芯接觸良好后，再接通輔助電源和輸入信號。
1.3 如用戶訂貨時無特殊申明，電流信號輸出型產品的輸出端負載電阻應≤250Ω，且不得在加電條件下長時間開路電壓或頻率輸出型產品的輸出端負載電阻應≥2KΩ，且不得在加電條件下讓負載電阻＜＜2KΩ或短路；外接負載均應為無源負載。
1.4 產品使用環境應無結露，無導電塵埃和破壞絕緣、金屬的腐蝕性氣體存在；
1.5 產品用于強電磁干擾環境時，輸入輸出線信號連線應使用屏蔽線，電壓或頻率信號輸出線長度以不超過1米為宜集中安裝時，產品安裝間距應≥10mm。
1.6 產品出廠時已按產品標準調好零點和精度，使用時請勿隨意調校。
1.7 如用戶訂貨時無特殊申明，交流電量變送器出廠電氣指標是按輸入50HZ電量校正。
1.8 如用戶訂貨時無特殊申明，變送器工作環境溫度為0~50℃。
1.9 CE系列產品通常在交流屏、直流屏和其它電氣自動測控裝置中使用，如產品的信號輸入輸出接線需暴露在室外用戶應考慮采取防雷措施。
