CE系列電量隔離變送器使用須知：

為減少CE產品使用故障，請用戶在產品加電測試和使用前必須仔細閱讀使用說明書，并遵守以下注意事項：
1、輔助電源電壓必須符合產品標簽上規定的額定值，精度不低于5％，紋波≤0.4％，公共輸出端最好接大地。
2、使用時，必須按產品對應的接線圖正確連接信號輸入、輸出和電源接線，輔助電源和輸入信號、輸出信號（三隔離產品）之間不能共地，檢查無誤并確認端子與信號線芯接觸良好后，再接通輔助電源和輸入信號。
3、如用戶訂貨時無特殊申明，電流信號輸出型產品的輸出端負載電阻應≤250Ω，且不得在加電條件下長時間開路電壓或頻率輸出型產品的輸出端負載電阻應≥2KΩ，且不得在加電條件下讓負載電阻＜＜2KΩ或短路；外接負載均應為無源負載。
4、產品使用環境應無結露，無導電塵埃和破壞絕緣、金屬的腐蝕性氣體存在；
5、產品用于強電磁干擾環境時，輸入輸出線信號連線應使用屏蔽線，電壓或頻率信號輸出線長度以不超過1米為宜集中安裝時，產品安裝間距應≥10mm。
6、產品出廠時已按產品標準調好零點和精度，使用時請勿隨意調校。
7、如用戶訂貨時無特殊申明，交流電量變送器出廠電氣指標是按輸入50HZ電量校正。
8、如用戶訂貨時無特殊申明，變送器工作環境溫度為0~50℃。
9、CE系列產品通常在交流屏、直流屏和其它電氣自動測控裝置中使用，如產品的信號輸入輸出接線需暴露在室外用戶應考慮采取防雷措施
電壓傳感器介紹:

CE-VJ31、CE-VJ41：應用于正弦波三相交流電壓信號的檢測；
CE-VJ31A、CE-VJ41A：應用于畸變或非正弦波三相交流電壓信號真有效值的檢測。
檢測范圍寬：1~600V；
抗干擾能力強：可提供輸出/電源端抗浪涌電壓達4kV以上的產品；
多種輸出、多種安裝檢測方式，方便用戶選擇使用；
可靠性高：隔離耐壓≥2500VDC；
可根據用戶特殊情況量身定制特殊產品。

電壓隔離傳感器/變送器主要特性

檢測范圍：1~600V
輸出紋波：10mV（0.2級），15mV（0.5級）
溫漂特性：≤200ppm/℃（0.2），≤500mS（0.5）
響應時間：≤300mS
靜態功耗：Vz,Vd,Vg,Iz輸出：200mW（VJ31/VJ41）
Iy輸出：250mW（VJ31/VJ41）
負載能力：負載≥2KΩ（電壓輸出）負載≤250Ω（電流輸出）
工作環境：溫度:-10~60℃；濕度:≤95%（不結露）

產品特性表

主型號	隔離原理	隔離耐壓	響應時間	過載能力	靜態功耗（mW）		安裝方式
					Vz,Vd,Vg,Iz輸出	Iy輸出
CE-VJ31 CE-VJ31A	電磁	≤2500VDC	≤400mS	2倍額定輸入值,1秒10次	350	400	導軌/螺孔
CE-VJ41 CE-VJ41A					350	400

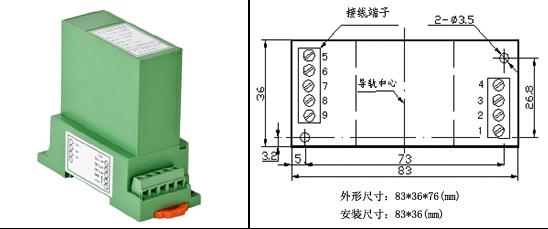

主型號	輸出類型	輔助電源	穿孔方式 （mm）	外形 結構	等級 指數	常用額定值
CE-VJ31 CE-VJ31A CE-VJ41 CE-VJ41A	1---0~5V RMS（Vg:跟　　蹤輸出）* 3---0~5V DC （Vz） 4---0~20mA （Iz）* 5---4~20mA （Iy）** 8---0~10V DC （Vd）*	2---12V 3---15V 4---24V	M-無孔	S3	0.2 0.5	10V，50V，100V，110V， 220V，250V，380V，400V， 500V
CE-VJ31 CE-VJ41	3---0~5V DC （Vz） 4---0~20mA （Iz）* 5---4~20mA （Iy）** 8---0~10V DC （Vd）*	8--110V 9--220V		SK		0-600V

* CE-VJ31A 、CE-VJ41A 無Vg、Iz、Vd輸出方式，等級指數現只有0.5級。
**-選用該輸出類型時，負載電阻應RL≤250Ω。如250Ω時，請用戶在訂貨時注明。
選型示例：CE－VJ41－32MS3－0.5/0~250V
描 述：三相四線制交流電壓隔離變送器，輸出0-5VDC，輔助電源+12，無孔（端子輸入），S3型結構，等級指數0.5級，每相電壓輸入范圍0-250VAC。

選型注意事項：
注①…選用該輸出類型時，負載電阻RL應≤250Ω，如250Ω＜RL≤500Ω時，請用戶在訂貨時注明。
注②…VB01電流輸出時，采用零點平移輸出方式，10±10mA或12±8mA。
注③…D2為高可靠、高穩定、高抗干擾、超薄型。
注④…對于H2、S1、S2外型，不提供110V、220V輔助電源產品。
注⑤…非常規產品,根據客戶需求生產,訂貨前請咨詢我公司。
注⑥…適用于N型外型，輔助電源12V時，負載電阻RL應≤16Ω，輔助電源24V時，負載電阻RL應≤30Ω。
選型示例：CE－VJ41－32MS3－0.5/0~250V
描述：三相四線制交流電壓隔離變送器，輸出0-5VDC，輔助電源+12，無孔（端子輸入），S3型結構，等級指數0.5級，每相電壓輸入范圍0-250VAC。
